GAEB 2000

Menü: Schnittstellen->GAEB 2000.

GAEB = Gemeinsamer Ausschuss Elektronik im Bauwesen.

Schnittstelle zum Austausch von Leistungsverzeichnissen zwischen Auftraggebern und Auftragnehmern.

Die genaue Bezeichnung der hier unterstützen Version ist GAEB2000 Version 1.2 (11/2001).

4Master bietet folgende Import-/Export-Möglichkeiten nach dem Standard 2000:

Import 81/83, 86; Export 83, 84.

Fragen Sie vorm Einlesen eines LV's im Zweifel den Projektplaner, in welchem Format die erhaltene Datei vorliegt und in welchem Format das LV zurückgegeben werden soll.

Hinweise: In den Ordnungszahlen sind nur Ziffern zulässig. Nur am Ende der Positionsnummer ist ein alphanumerischer Index erlaubt. Es werden von 4Master maximal 10-stellige Positionsnummern inklusive Punkte unterstützt. Außerdem sind bei 4Master nur 2 Hierarchiestufen (Lose, Titel) oberhalb der Positionen zulässig.

Import 81/83:

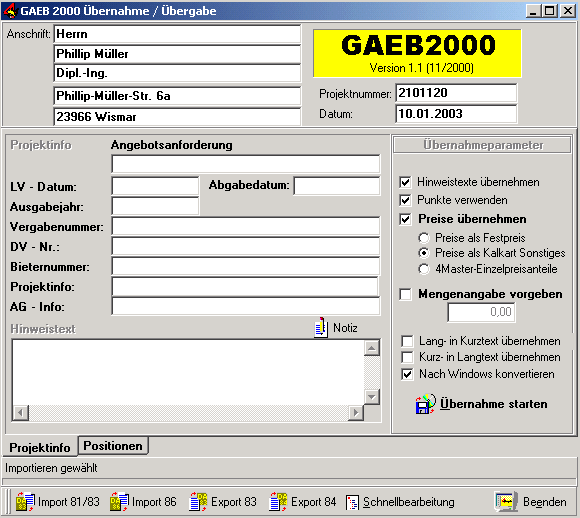

Zum Einlesen einer Datei im Format 81 oder 83 bitte den Schalter "Import 81/83" nutzen. Anschließend fordert 4Master zum Anlegen eines Projekts auf. Ist dies geschehen, sehen Sie folgenden Dialog:

Hier können die Optionen zum Einlesen gesetzt werden. Oben sehen Sie die Voreinstellungen, die in der Regel nicht geändert werden müssen.

Bedeutung der Optionen:

- Punkte verwenden: Legt fest, dass in der Positionsnummer die Bestandteile für Los, Titel und Position durch Punkte getrennt werden (01.01.001).

- Hinweistexte: Aktivieren, wenn Vertragstexte importiert werden sollen. Hinweistexte werden zunächst separat als RTF-Datei gespeichert. Dieser Text kann später in 4Master bei Bedarf in Textboxen (Vor-/Endtext) des LV's  geholt werden.

- Preise übernehmen: Sollen evtl. in der Datei vorhandene Preise eingelesen werden? Wenn ja, sollen diese in 4Master als Festpreis, als Kalkulationsart "sonstige" oder nach Kalkulationsart getrennt (Lohn, Material ...) gespeichert werden?

- Mengenangaben vorgeben: Für alle Positionen eine feste Menge eintragen?

- Lang- in Kurztext übernehmen: Übernimmt den Langtext in den Kurztext, wenn in der Datei kein Kurztext geliefert wird.

- Kurz- in Langtext übernehmen: Schreibt den Kurztext zusätzlich in den in den Langtext.

- Nach Windows konvertieren: Konvertiert die Umlaute in das Windowsformat.

Sind alle Optionen richtig eingestellt, wird das LV über den Schalter "Übernahme starten" übernommen. Man wird aufgefordert, die einzulesende Datei anzugeben. Anschließend wird eingelesen.

Nach Einlesen des LV's kann dieses im Menü Erfassen bearbeitet werden.

Import 86:

Einlesen einer Datei im Format 86.

Vorgehensweise analog Import 81/83, siehe oben in diesem Kapitel.

Export 83:

Ermöglicht die Übergabe von bepreisten LV's in eine Datei.

Nach Betätigung des Schalters "Export 83" wird zunächst ein auszugebendes Projekt ausgewählt. Danach können die Ausgabeoptionen festgelegt werden:

Oben sehen Sie die Voreinstellungen, die in der Regel nicht geändert werden müssen.

- Ebene: Gibt die Preise der gewählten Kalkulationsebene aus.

- Original OZ-Maske verwenden: Bewirkt, dass bei Projekten, die per Gaeb eingelesen wurden, die Original Maske bei der Ausgabe verwendet wird. Anderenfalls wird die OZ-Maske anhand der Projektpositionen zum Zeitpunkt des Exports analysiert und neu ermittelt. Hinweis: Die Benutzung dieses Schalters macht nur Sinn, wenn man in 4Master die Positionsnummer unverändert lässt.

- Kurz-/Langtext ausgeben: Gibt Kurz- und Langtext aus. Zusätzliche Checkbox fragt ab, ob der Kurztext zusätzlich in den Langtextsatz der Ausgabedatei geschrieben werden soll.

- Preise ausgeben: Preise werden mit ausgegeben. Zusätzlich kann der Kupferwert in der Preis eingerechnet und ausgegeben werden. Außerdem gibt es die Möglichkeit, die Einzelpreisanteile wie Lohn, Material in den dafür vorgesehenen Satz auszugeben.

- Texte mit RTF-Formatierung: Gibt die Formatierungsinformationen von Texten aus.

- nach DOS konvertieren: Konvertiert die Umlaute ins DOS-Format.

Nach Prüfung der Voreinstellungen kann der Schalter "Übergabe starten" betätigt werden. Danach wird man aufgefordert festzulegen, wo die D83-Datei gespeichert werden soll und welchen Dateinamen 4Master vergeben soll.

Export 84

Ausgeben einer Datei im Format 84.

D84-Datei wird vom Bauplaner/Auftraggeber benötigt, um Preise in den Preisspiegel einzulesen.

Vorgehensweise der Ausgabe nach D84 analog Export 83, siehe weiter oben in diesem Kapitel.
